水の単位体積重量について9.8kN/㎥と10kN/㎥のどちらを使うべきか迷う
土木設計を行っていると必ずこの問題に直面しますよね。
水の単位体積重量を「9.8kN/㎥」とするか「10kN/㎥」とするかで、構造物の安定計算の結果が変わります。
特に地下水の関わる設計ではこのわずかな差が構造物の安定性に直結するため、安易な判断は危険です。
私は土木設計職として、長年擁壁設計や斜面安定計算に携わってきました。
そこで本記事では、水の単位体積重量の使い分けに関する考え方をまとめました。
この記事を読むことで、水の単位体積重量の選択に迷うことがなくなり、自信を持って計算書を作成できるようになります。
結論から申しますと、「水の単位体積重量は準拠する基準の指定に従う」のが正解です。
結論は管轄基準への準拠
設計実務において、数値の選択は個人の裁量ではなく、どの指針に基づいて設計を行うかで決まります。
以下の表に代表的な管轄ごとの数値をまとめました。
| 管轄・基準書 | 使用する数値 |
|---|---|
| 道路橋示方書（国交省系） | 9.8 kN/㎥ |
| 建築基礎構造設計指針（建築学会） | 10 kN/㎥ |
| 港湾の施設技術上の基準（港湾系） | 10.05～10.1 kN/㎥ |
宅地造成については管轄行政によって基準がまちまちなため、まずは自分が作成する設計書がどの基準を準拠するかを確認してください。
記載のない場合は行政担当と事前協議を行い、どの数値を使うかの合意形成を図りましょう。

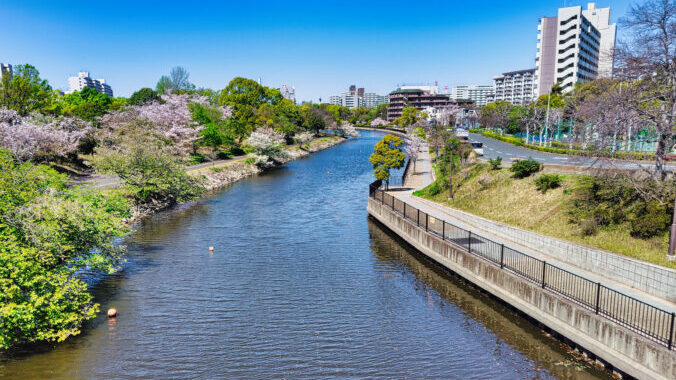

9.8kN/㎥は「真水の重量」
そもそも 9.8 kN/㎥ という数値は、真水の密度と重力加速度から導かれる基本値です。
河川や上水道など、不純物の少ない水を想定する場合はこの9.8kN/㎥を使うのが自然な流れと言えます。

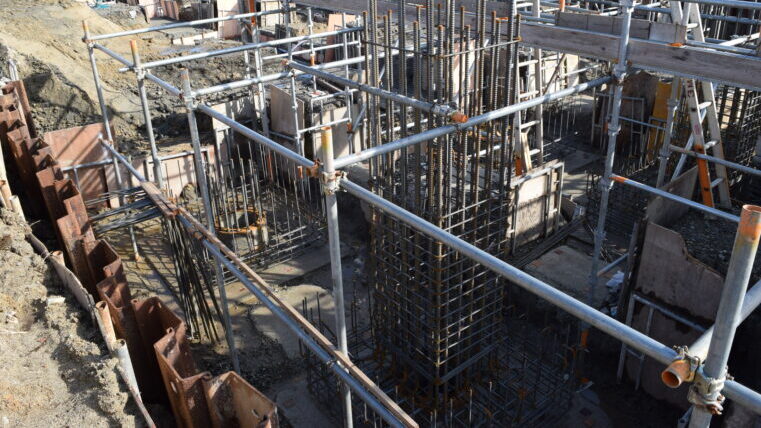

なぜ建築では「10kN/㎥」が使われるのか
一方で、建築分野では10 kN/㎥が主流となっています。
この理由は、計算の簡便化と、設計における安全側の配慮です。
現場の地下水は純水ではなく、土粒子や不純物が混じって真水より重くなっている場合があります。
あらかじめ10kN/㎥と重めに見積もることで、水圧や浮力に対してより安全な設計を促す意図があります。
また、手計算や概算が主流だった時代の名残もあり、ミスを防ぐためにキリの良い10という数字が定着しました。

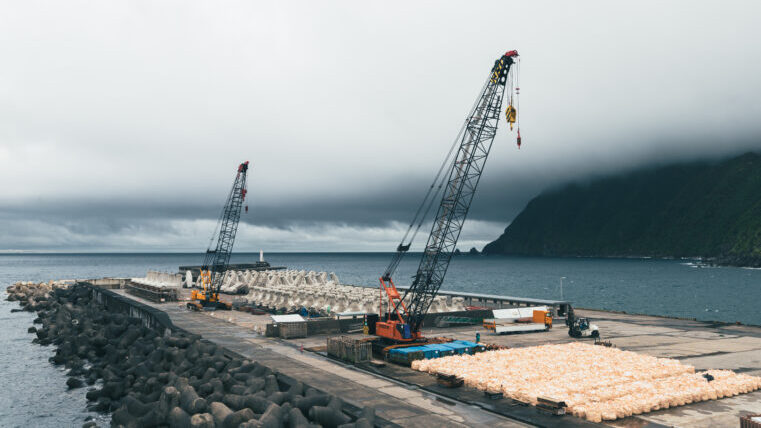

海岸付近の設計では「海水の重量」に注意する
港湾構造物や海岸付近の構造物を設計する場合、水は「海水」として扱います。
海水は塩分を含んでいるため、真水よりも密度が高く、重量も重くなります。
海水で泳ぐと体が浮かびやすいと感じるのは、この重量差による浮力の影響です。
実際に港湾の施設技術上の基準では、海水の単位体積重量を10.05kN/㎥～10.1 kN/㎥と定めています。
真水の9.8kN/㎥と比較すると約3%の差があり、計算上無視のできない数値差になります。
まとめ：設計根拠を明確にして計算書を作成しよう
水の単位体積重量は、真水の9.8kN/㎥と、建築基準の10kN/㎥や港湾基準の10.05～10.1kN/㎥が混在しています。
もし準拠すべき基準が不明確な場合は、発注者や審査機関に対して事前協議を行いましょう。
根拠基準や協議による合意のない数値選択は、後の修正作業や設計ミスを招く原因になり、仮に問題が発生した場合に説明責任を果たすことができなくなります。
設計者として最も大切なのは、自分の判断で適当に数値を決めるのではなく、プロジェクトの管轄基準に合わせることです。
