【フリーソフト】L型擁壁の安定計算・構造計算｜盛土等規制法に準拠

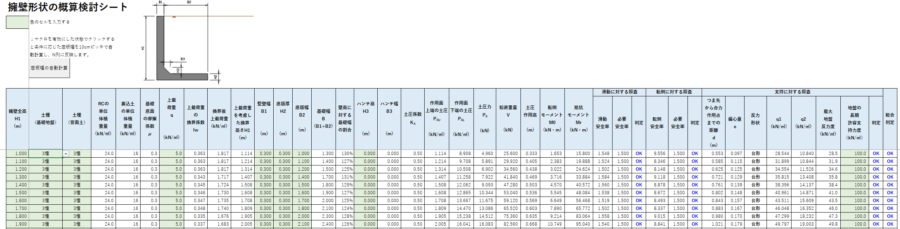

【安定計算】

作用力の集計

鉛直力の集計

■ 躯体重量
　竪壁鉛直部の重量 V1： kN （H - T3）× T1 × コンクリート重量
　竪壁テーパー部の重量 V2： kN （H - T3）× T2 ÷ 2 × コンクリート重量
　底版の重量 V3： kN　T3 × B × コンクリート重量

■ 背面土の重量
　テーパー部を除く底版上の土の重量 V4： kN （H - T3）× (B - T1 - T2) × γt
　テーパー部の土の重量 V5： kN （H - T3）× T2 ÷ 2 × γt

■ 上載荷重の重量
　上載荷重 V6： kN （B - T1） × 上載荷重

■ 鉛直力の集計
　∑V： kN

水平力の集計

■ 仮想背面にかかる土圧力
　上載荷重を考慮した換算盛土高 H'： m　H + （q - 5） / γt
　作用面上端土圧 p1： kN/m²
　作用面下端土圧 p2： kN/m² K_A × γt × H' + p1
　土圧力 P_A： kN 0.5 × (p1 + p2） × H'
　土圧作用高 PH： m　H' ÷ 3

■ フェンス荷重
　フェンス荷重 FP： kN

■ 水平力の集計
　∑H： kN

モーメントの集計

■ 抵抗モーメント
　竪壁鉛直部重量による抵抗モーメント Mr1： kN・m
　竪壁テーパー部重量による抵抗モーメント Mr2： kN・m
　底版重量による抵抗モーメント Mr3： kN・m
　テーパー部を除く土重量による抵抗モーメント Mr4： kN・m
　テーパー部の土重量による抵抗モーメント Mr5： kN・m
　上載荷重による抵抗モーメント Mr6： kN・m
　抵抗モーメントの合計 ∑Mr： kN・m

■ 転倒モーメント
　土圧力による転倒モーメント Mt1： kN・m
　フェンス荷重による転倒モーメント Mt2： kN・m
　転倒モーメントの合計 ∑Mt： kN・m

滑動の照査

　滑動安全率 Fs：　∑V × μ ÷ ∑H
　必要滑動安全率 Fsa：
　滑動の判定：

転倒の照査

■ 偏心量の照査
　つま先から合力作用点までの距離 d： m　（∑mr - ∑Mt） ÷ ∑V
　偏心量 e： m　（B ÷ 2） - d
　許容偏心量 ea： m　B ÷ 6
　偏心量の判定：

■ 転倒の照査
　転倒安全率 Fs：　Mr ÷ Mt
　必要転倒安全率 Fsa：
　転倒の判定：

必要地耐力の算出

　地盤反力形状：
　最小反力度 qmin： kN/m²
　最大反力度（※必要地耐力） qmax： kN/m²
　※平板載荷試験や標準貫入試験にて基礎地盤が上記必要地耐力を保有していることを確認すること。

【部材計算】

たて壁の部材照査

水平力の集計

■ 竪壁実背面にかかる土圧力
　上載荷重を考慮した換算盛土高 H'： m　H - T3 + （q - 5） / γt
　作用面上端土圧 p1： kN/m²
　作用面下端土圧 p2： kN/m² K_A × γt × H' + p1
　壁面摩擦角 δ： °
　土圧力 P_A： kN 0.5 × (p1 + p2） × H' × cosδ
　土圧作用高 PH： m　H' ÷ 3

■ フェンス荷重
　フェンス荷重 FP： kN

■ 水平力の集計
　∑H： kN

部材照査

　竪壁付け根に作用するせん断力 S： kN
　竪壁付け根に作用する曲げモーメント M： kN・m
　竪壁主鉄筋径：
　単位幅あたりの鉄筋本数： 本

■ 圧縮の照査
　圧縮応力度 σc： N/mm²
　許容圧縮応力度 σca： N/mm²
　圧縮の照査：

■ 引張の照査
　引張応力度 σs： N/mm²
　許容引張応力度 σsa： N/mm²
　引張の照査：

■ せん断の照査
　せん断応力度 τ： N/mm²
　許容せん断応力度 τa： N/mm²
　せん断の照査：

底版の部材照査

部材照査

　底版付け根に作用するせん断力 S： kN
　底版付け根に作用する曲げモーメント M： kN・m
　底版主鉄筋径：
　単位幅あたりの鉄筋本数： 本

■ 圧縮の照査
　圧縮応力度 σc： N/mm²
　許容圧縮応力度 σca： N/mm²
　圧縮の照査：

■ 引張の照査
　引張応力度 σs： N/mm²
　許容引張応力度 σsa： N/mm²
　引張の照査：

■ せん断の照査
　せん断応力度 τ： N/mm²
　許容せん断応力度 τa： N/mm²
　せん断の照査：
