道路や駐車場などの舗装を設計する際に重要となる指標が「CBR値」です。
地盤調査や舗装設計の資料で目にする機会は多いものの、「どのような数値なのか分からない」「支持力や地耐力とは何が違うの？」と疑問に感じる方も多いのではないでしょうか？
建物や擁壁などの構造物は地盤の支持力をもとに設計されますが、舗装は路床の支持性能を示すCBR値をもとに舗装厚を決定します。
そのため、CBR値は道路工事や造成工事に携わる技術者にとって欠かせない指標の一つです。
この記事では、CBR値の意味や役割をはじめ、CBR試験の種類、数値の目安、CBR値が不足している場合の対処法まで、初めて学ぶ方にも分かりやすく解説します。
CBR値とは？
CBR値とは、地盤がどれだけ荷重に耐えられるかを数値で表した指標です。
正式名称は「California Bearing Ratio（カリフォルニア支持力比）」で、道路や駐車場などの舗装設計に広く用いられています。
建物や擁壁などの構造物は地盤の支持力をもとに設計されますが、舗装は路床の支持性能を示すCBR値をもとに舗装厚を決定します。
CBR値が高いほど路床の支持性能が高く、舗装を薄く設計できる可能性があります。
一方で、CBR値が低い場合は地盤改良や舗装構成の見直しが必要になることがあります。
CBR値は路床の支持力を表す指標
CBR値は、路床が車両などの荷重に対してどれだけ抵抗できるかを示す指標です。
地盤の強さを数値化したもので、舗装設計では路床の支持性能を評価するために用いられます。
一般的に、CBR値が高いほど地盤は強く、必要な舗装厚を抑えられます。
反対に、CBR値が低い地盤では荷重による変形が起こりやすいため、地盤改良や舗装構成の見直しを行うことがあります。
道路や駐車場の耐久性を確保するためには、適切なCBR値を把握することが重要です。
CBR値が高いほど強い地盤と評価される
CBR値は、数値が高いほど路床の支持性能が高いと評価されます。
支持性能が高い地盤は荷重による変形が小さく、舗装への負担を軽減できるため、舗装厚を抑えられる場合があります。
一方で、CBR値が低い地盤は沈下やわだち掘れなどが発生しやすくなるため、舗装を厚くしたり、地盤改良を行ったりして必要な性能を確保します。
このように、CBR値は舗装構成や施工方法を検討するうえで欠かせない指標となっています。

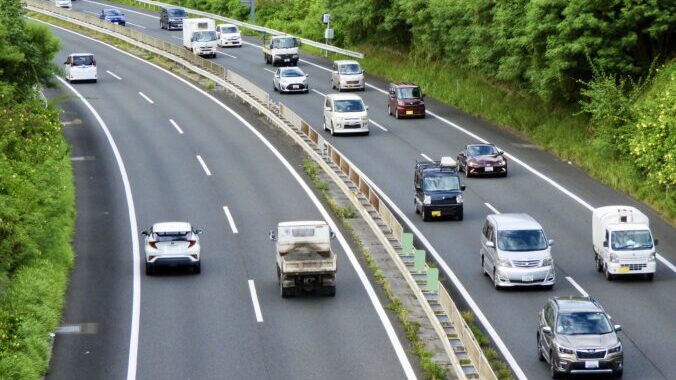

なぜ舗装ではCBR値を使うのか？
舗装は、車両の荷重を路床へ繰り返し伝える構造物です。
そのため、路床がどれだけ荷重に耐えられるかを把握しなければ、適切な舗装厚を決めることができません。
建物や擁壁などの構造物では地盤の支持力をもとに設計を行いますが、舗装では路床の支持性能を表すCBR値を用いて舗装構成を決定します。
CBR値が低いほど厚い舗装が必要となり、高いほど舗装を合理的に設計できるため、道路や駐車場の舗装設計に欠かせない指標となっています。
構造物は支持力、舗装はCBR値で評価する
建物や擁壁などの構造物は、地盤が建物の荷重を安全に支えられるかを確認するため、地盤の支持力をもとに設計します。
一方、道路や駐車場などの舗装は、車両が繰り返し通行することによる荷重に耐える必要があるため、路床の支持性能を示すCBR値を用いて設計します。
このように、どちらも地盤の強さを評価するという点は共通していますが、対象となる構造や設計方法が異なるため、使用する指標も異なります。
CBR値は舗装厚を決める重要な指標
CBR値は、舗装厚を決定するための重要な設計指標です。
舗装は、アスファルトや路盤だけで荷重を支えるのではなく、路床を含めた全体で車両の荷重を分散させています。
そのため、路床のCBR値が高ければ舗装厚を薄く設計できる場合があり、反対にCBR値が低い場合は舗装を厚くしたり、地盤改良を行ったりして必要な性能を確保します。
経済性と耐久性の両立を図るうえでも、CBR値は欠かせない指標です。
CBR試験とは？
CBR試験とは、路床となる地盤の支持性能を測定し、CBR値を求めるための試験です。
試験では、一定の大きさのピストンを土に押し込み、そのときの抵抗力を標準砕石の抵抗力と比較してCBR値を算出します。
CBR試験には、採取した土を試験室で測定する「室内CBR試験」と、現地で直接測定する「現場CBR試験」があります。
測定したCBR値は、舗装設計や施工管理、地盤改良の必要性を判断するための基礎データとして活用されます。
室内CBR試験
室内CBR試験は、現地で採取した土を試験室へ持ち帰り、規定の方法で締め固めた供試体を用いてCBR値を測定する試験です。
試験条件を一定にできるため、土質ごとの支持性能を客観的に評価できます。
舗装設計では、この試験結果をもとに設計CBRを設定することが一般的です。
また、地盤改良前後の性能比較や、使用する土材料の品質確認にも活用されています。
現場CBR試験
現場CBR試験は、施工現場の路床に直接ピストンを押し込み、現地の支持性能を測定する試験です。
土を採取して試験室で測定する室内CBR試験とは異なり、実際の施工状態を反映したCBR値を確認できることが特徴です。
主に、路床の品質管理や施工後の確認試験として実施され、設計で想定した支持性能が確保されているかを確認する際に活用されます。
設計CBRとは？
設計CBRとは、舗装厚を決定する際に用いる基準となるCBR値です。
室内CBR試験や現場CBR試験の結果をそのまま使用するのではなく、複数の試験結果や土質のばらつきなどを考慮して設定します。
設計CBRが低いほど、路床の支持性能が低いと判断されるため、必要な舗装厚は厚くなります。
反対に、設計CBRが高い場合は、舗装を合理的かつ経済的に設計できる可能性があります。
そのため、設計CBRは舗装設計における重要な設計条件の一つです。
CBR値の目安
CBR値は、路床の支持性能を評価する際の目安となる数値です。
一般的に、CBR値が高いほど地盤が強く、舗装を薄く設計できる可能性があります。
一方で、CBR値が低い地盤では、舗装を厚くしたり地盤改良を行ったりして、必要な支持性能を確保します。
ただし、CBR値だけで舗装構成が決まるわけではありません。
交通量や舗装の種類、路床材料なども考慮して総合的に設計されます。
CBR値ごとの評価の目安
CBR値は、数値が高いほど路床の支持性能が高いことを示します。
一般的な評価の目安は次のとおりです。
| CBR値 | 評価の目安 |
|---|---|
| 3未満 | 非常に軟弱な地盤 |
| 3～5 | 軟弱な地盤 |
| 5～10 | 一般的な地盤 |
| 10～20 | 良好な地盤 |
| 20以上 | 非常に良好な地盤 |
ただし、これらはあくまで一般的な目安です。
実際の舗装設計では、交通量や舗装の種類、路床材料などを考慮して設計CBRを設定するため、CBR値だけで舗装構成が決まるわけではありません。
土質ごとのCBR値の傾向
CBR値は、土質によって大きく異なります。
一般的には、砂質土や砂れきはCBR値が高くなりやすく、粘性土は低くなる傾向があります。
| 土質 | CBR値の傾向 |
|---|---|
| 砂れき | 高い |
| 砂質土 | やや高い |
| シルト | やや低い |
| 粘性土 | 低い |
ただし、含水比や締固め度、粒度分布などの条件によってCBR値は大きく変化します。
そのため、土質だけでCBR値を判断するのではなく、実際にCBR試験を実施して路床の支持性能を確認することが重要です。
CBR値が不足している場合の対処法
CBR値が設計値を下回る場合は、そのまま舗装を施工すると早期にひび割れやわだち掘れなどが発生するおそれがあります。
そのため、路床の支持性能を向上させる地盤改良や、舗装構成の見直しによって必要な性能を確保します。
どちらを採用するかは、交通量や地盤条件、施工性、経済性などを総合的に考慮して決定されます。
地盤改良
地盤改良は、路床のCBR値が不足している場合に最も一般的に採用される対処法です。
石灰やセメントによる安定処理、軟弱な土の入替えなどを行うことで路床の支持性能を向上させ、設計で求められるCBR値を確保します。
路床そのものを改良するため、舗装厚を過度に増やす必要がなくなり、耐久性や経済性の面でも有利になるケースが多くあります。
舗装構成の変更
地盤改良が難しい場合や経済性を考慮する場合は、舗装構成を変更して対応することもあります。
例えば、路盤やアスファルト層を厚くすることで荷重を分散し、路床への負担を軽減できます。
ただし、舗装厚を増やすほど施工費も高くなるため、実際には地盤改良と比較しながら、現場条件に応じて最適な方法が選択されます。
CBR値と支持力・地耐力の違い
CBR値と支持力、地耐力はいずれも地盤の強さに関係する言葉ですが、用途や評価方法は異なります。
CBR値は舗装設計で路床の支持性能を評価するための指標であるのに対し、支持力や地耐力は建物や擁壁などの構造物を安全に支えられるかを判断する際に用いられます。
それぞれの違いを理解することで、用途に応じた地盤評価の考え方が分かります。
CBR値と支持力の違い
支持力とは、地盤が構造物の荷重に対して破壊や過大な沈下を起こさずに支えられる能力を指します。
一方、CBR値は道路や駐車場などの舗装設計で用いられる指標で、路床の支持性能を評価するために使用されます。
どちらも地盤の強さを評価する点は共通していますが、支持力は建築・土木構造物の基礎設計、CBR値は舗装設計というように、対象となる構造物や設計目的が異なります。
CBR値と地耐力の違い
地耐力とは、建物の基礎が地盤に安全に荷重を伝えられる能力を表す一般的な呼び方です。
一方、CBR値は舗装設計に用いられる指標であり、車両荷重に対する路床の支持性能を数値で評価します。
実務では建築分野で「許容支持力度」や「支持力」といった用語が用いられることが多く、「地耐力」は一般向けに使われることが多い表現です。
そのため、建築と舗装では評価する対象や設計方法が異なることを理解しておくことが重要です。
よくある質問
CBR値は高いほど良いですか？
基本的には、CBR値が高いほど路床の支持性能が高いと評価されます。
そのため、舗装厚を抑えられる場合があり、耐久性や経済性の面でも有利になります。
ただし、舗装設計はCBR値だけで決まるものではありません。
交通量や舗装の種類、路床材料なども考慮して、総合的に舗装構成が決定されます。
CBR値はどのように測定しますか？
CBR値は、CBR試験によって測定します。
試験では、一定の大きさのピストンを土に押し込み、その抵抗力を標準砕石と比較してCBR値を算出します。
CBR試験には、採取した土を試験室で測定する「室内CBR試験」と、施工現場で直接測定する「現場CBR試験」の2種類があります。
CBR値が低いとどうなりますか？
CBR値が低い地盤は、車両の荷重によって変形しやすく、舗装のひび割れやわだち掘れなどが発生しやすくなります。
そのため、舗装を厚くしたり、石灰やセメントによる地盤改良を行ったりして、必要な支持性能を確保することが一般的です。
適切な対策を講じることで、舗装の耐久性や供用性を維持できます。
まとめ
CBR値は、道路や駐車場などの舗装設計に用いられる、路床の支持性能を表す重要な指標です。
建物や擁壁などの構造物が地盤の支持力をもとに設計されるのに対し、舗装はCBR値をもとに舗装厚を決定します。
CBR値が高いほど支持性能は高くなり、低い場合は地盤改良や舗装構成の見直しによって必要な性能を確保します。
CBR値の意味や役割を理解しておくことで、舗装設計や地盤評価の考え方をより深く理解できるでしょう。
