宅地造成の図面を見ていると、竪壁や底版の配筋表に
「用心鉄筋」などの記号が並び、
どこまで重要なのか判断に迷う場面が多いと感じます。
設計図に用心鉄筋が書かれていても、
許容応力度計算書には明確に出てこないこともあり、
「この鉄筋は省略できるのか」「主筋を増やした方が良いのか」など、
コストと安全性の板挟みになりがちです。
筆者は建設コンサルタントとして、宅地造成や道路盛土に付帯する擁壁設計、
地質調査・安定計算・ひび割れ検討などに長年携わってきました。
その経験から、宅地造成用擁壁における用心鉄筋の考え方を、
できるだけ現場目線で整理してお伝えします。
この記事では、宅地造成擁壁に限定して、
用心鉄筋の定義・役割・代表的な配置位置に加え、
自治体基準の読み方や、省略・増し配筋を検討するときの
判断ポイントまでを一気に解説します。
最後まで読んでいただくことで、
「この擁壁図面の用心鉄筋はどう考えれば良いか」や、
「設計変更や代替案を出すならどこまで踏み込めるか」といった疑問に対して、
筋の通った判断軸を持てるようになるはずです。
結論として、宅地造成擁壁の用心鉄筋は、 単なる“お守り”ではなく、ひび割れと地震時挙動を見据えた 安全マージンを与える重要な要素だと理解してください。

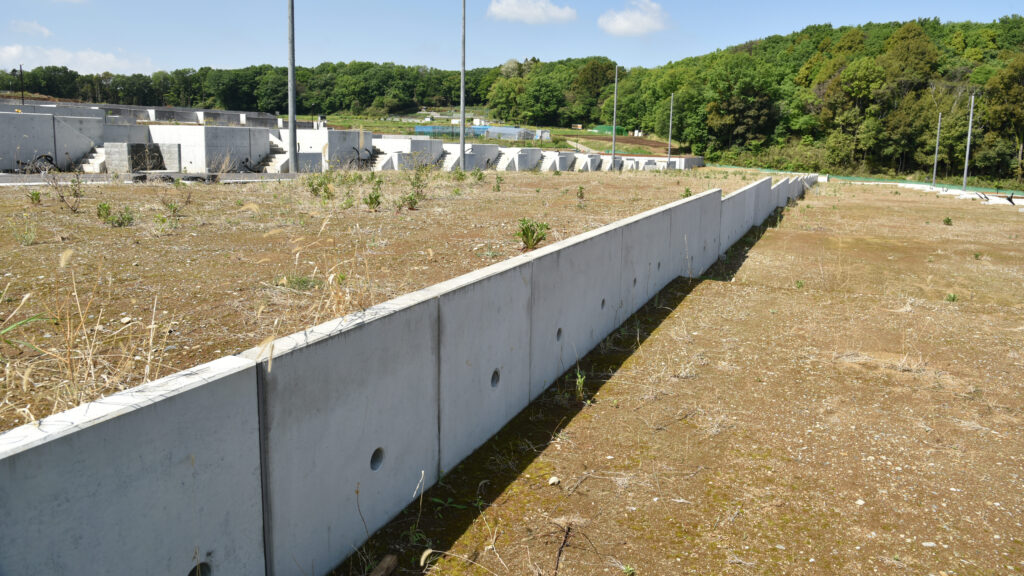

宅地造成用擁壁で用心鉄筋が重要になる理由
土圧と地震時の挙動が厳しい構造物だから
宅地造成用の擁壁は、背面に宅地盛土を抱える構造物です。
盛土が高くなるほど土圧が大きくなり、
地震時には主働土圧が急激に増加します。
たとえ計算上は主筋だけで安全率を満足していても、
地盤条件のバラつきや盛土材の締固め不足、
想定を上回る地震動など、現実の擁壁には
計算で割り切れない不確実性が常につきまといます。
この不確実性に対して余力を確保する道具のひとつが用心鉄筋です。
特に竪壁の圧縮側や、底版の地盤反力を受ける側に配置された用心鉄筋は、
設計値を超える応力が発生したときの割れや局所破壊を
抑える働きを期待されています。
ひび割れと漏水が宅地の安全性に直結するため
宅地造成用の擁壁でひび割れが大きくなると、
見た目の問題だけでなく、漏水や土砂の流出につながります。
竪壁に開いたひび割れから背面水が流出すると、
排水構造が意図しない形で働き、
局所的な洗掘や背面土の緩みを引き起こす可能性があります。
最悪の場合、擁壁の変形や宅地地盤の沈下につながり、
居住者の安全にも影響が出てきます。
このため宅地造成の技術基準では、
水抜き穴・裏込め排水とあわせて、
ひび割れ幅を抑制するための配筋が重視されます。
用心鉄筋は、ひび割れ間隔とひび割れ幅を小さくする役割を持ち、
宅地の長期的な安全性に関わる要素と考えられます。
宅地造成擁壁の配筋と用心鉄筋の位置づけ
竪壁の主筋・配力筋・用心鉄筋
鉄筋コンクリート造擁壁の竪壁では、
背面土圧による曲げに抵抗する側に主筋を配置します。
片持ち式L型擁壁であれば、土圧で引張となる
裏側に主筋が入る設計が標準的です。
一方、表側には主筋ほど多くない鉄筋が入ります。
この鉄筋は、圧縮側コンクリートの割裂防止や、
地震時の曲げモーメント反転への備えとして配置され、
多くの技術基準で用心鉄筋として扱われます。
さらに主筋と用心鉄筋をつなぐ幅止め筋や、
主筋を一定間隔に保つ組立筋も配置されます。
竪壁では、主筋が土圧に直接対応し、 用心鉄筋が反対側から部材のバランスと割れを抑える、
このイメージを持っておくと理解しやすくなります。
底版の用心鉄筋（かかと側・前端側など）
L型擁壁の底版は、かかと側と前趾側で応力状態が変わります。
一般的には、背面土の自重を支えるかかと側で
引張と圧縮が入れ替わりやすく、
地震時には特に複雑な応力状態になります。
技術基準類では、底版についても
主筋・配力筋・用心鉄筋を使い分ける考え方が示されており、
主筋とは別に圧縮側に用心鉄筋を入れる詳細が
標準図として示されることが多くなっています。
底版の用心鉄筋は、
地盤反力のバラつきや局所的な沈下が生じた場合に、
部材下面の割れや局部的な押し抜き破壊を抑える役割を持ちます。
用心鉄筋の配置を考えるときのポイント
どの方向に、どの面側に入れるか
宅地造成用擁壁で用心鉄筋を検討するときは、
次の三つの観点で整理すると判断しやすくなります。
- どの方向の鉄筋か（縦筋か横筋か）
- どちら側の面に近づけるか（宅地側か道路側か）
- どの範囲に入れるか（全長か、特定区間か）
竪壁では、圧縮側表面近くに縦方向の用心鉄筋を配置するのが標準です。
底版では、地盤反力の影響を受ける下面側に
縦横いずれかの用心鉄筋を追加する考え方がよく用いられます。
重要なのは、用心鉄筋が「何に用心しているのか」を 自分の言葉で説明できることです。
地震時の曲げ反転に備えるのか、
局所沈下による割れを抑えるのかによって、
必要な方向や配置範囲が変わってきます。
本数や鉄筋量の目安の考え方
自治体の標準擁壁図では、
主筋の径と本数に対して、
用心鉄筋の径や本数の目安が示されているケースが多くなります。
代表的な考え方としては、
主筋量の一定割合（例えば数分の一程度）を
用心鉄筋として配置する方針が採用されています。
この比率は地域や基準によって異なりますが、
主筋と同等ではないが「無視はできない量」という位置づけが
共通した考え方だと言えます。
図面を読むときは、主筋だけでなく
用心鉄筋の径・本数・ピッチも確認し、
標準図や技術基準との整合をチェックすることが重要です。
現場で迷いやすい「省略」「増し配筋」の判断軸
用心鉄筋は省略してよいのか
宅地造成用擁壁の用心鉄筋について、
「構造計算に出てこないなら省略できるのでは」と
考えたくなる場面もあると思います。
ただし多くの自治体では、
宅地造成規制法に基づく技術基準や標準擁壁図を示しており、
その中で用心鉄筋の配置が前提になっています。
開発許可や建築確認の審査では、
標準図や技術基準と同等以上の安全性があるかが
チェックの基準になります。
したがって、設計者の判断だけで用心鉄筋を省略すると、
審査で指摘を受ける可能性が高くなります。
用心鉄筋を減らしたり、別の仕様に置き換えたりする場合は、
・代替仕様の性能資料
・設計照査結果
・標準図との比較
などを整理したうえで、
行政や確認審査機関と協議することが望ましいと考えられます。
用心鉄筋を増やす場合の注意点
逆に、ひび割れが心配だからといって
現場判断で用心鉄筋を大量に増やしてしまうと、
鉄筋が密集してコンクリートの充填性が悪化します。
底版と竪壁の付け根付近や、
水抜き穴周りのように断面が複雑な位置では、
鉄筋の入れ過ぎがじゃまをして
ジャンカやかぶり不足の原因になることもあります。
用心鉄筋を増やしたい場合は、
- ひび割れ抑制に本当に効果がある位置か
- 施工性を著しく悪化させないか
- 設計者に相談し、図面変更として整理できるか
という三点を確認してから判断することをおすすめします。
用心鉄筋は「多ければ安心」ではなく、 適切な量を適切な位置に入れることが重要です。
既設擁壁の補強で用心鉄筋を追加する場面
宅地造成地では、既設擁壁の前面や背面に
後から増し打ちコンクリートを行う補強工事も行われます。
このような後打ち補強では、
新旧コンクリートをつなぐためのあと施工アンカーに加えて、
用心鉄筋的な役割を持つ鉄筋を
既設擁壁側に定着させることがあります。
ただし既設擁壁の鉄筋量やかぶり厚さが不明な場合、
安易にあと施工アンカーや補強筋を打ち込むと、
既存鉄筋の切断やコンクリートの剥離を招きます。
既設擁壁の補強では、
・既設図面や施工記録の有無
・配筋調査結果
・地盤調査・安定計算結果
を踏まえたうえで、
用心鉄筋を含む補強配筋をトータルに設計する姿勢が欠かせません。
地盤・擁壁を長年見てきた立場からのアドバイス
地質調査や擁壁設計に長く関わってきた立場からお伝えすると、
用心鉄筋に過度な期待をかけるより、
まずは地盤条件と排水条件を丁寧に整理することが重要だと感じます。
軟弱地盤や層厚の大きな盛土では、
擁壁本体の配筋より先に、
基礎地盤の支持力やすべり安全率が
ボトルネックになるケースも少なくありません。
そのうえで、
・標準的な主筋と配力筋
・技術基準に基づく用心鉄筋
・適切な排水・水抜き構造
を組み合わせることで、
全体としてバランスの取れた宅地造成擁壁が設計できます。
用心鉄筋は、地盤と排水を含めたトータル設計の中で 最後の微調整を担うパーツと考えると、
過大評価も過小評価もしにくくなります。
まとめ：宅地造成擁壁の用心鉄筋を「なんとなく」から卒業する
最後に、この記事の要点を箇条書きで整理します。
- 宅地造成用擁壁の用心鉄筋は、 主筋だけでは不安な部分にひび割れと想定外の力へ備える鉄筋である。
- 竪壁では圧縮側表面付近、底版では地盤反力を受ける側など、
割れやすい位置に配置されることが多い。 - 多くの自治体の技術基準や標準擁壁図では、
主筋・配力筋・用心鉄筋・組立筋を使い分ける考え方が採用されている。 - 用心鉄筋を省略したり、別仕様に置き換えたりする場合は、
標準図と同等以上の性能を示す根拠を整理し、
行政や確認審査機関と協議することが必要になる。 - 用心鉄筋を増やし過ぎると、
コンクリートの充填不良やかぶり不足を招くおそれがあり、
適切な位置と適切な量を意識した配筋が重要である。 - 地盤条件と排水条件を整理したうえで、
主筋・配力筋・用心鉄筋・排水構造を組み合わせることが、
宅地造成擁壁の長期的な安全性につながる。
宅地造成用擁壁の図面を確認するときは、
「この用心鉄筋は何に用心しているのか」を一度言語化してみてください。
そのひと手間が、設計者・施工者・審査側の認識をそろえ、
トラブルの少ない宅地造成へとつながっていきます。
