宅地擁壁の設計で鉄筋量が多くなり、工事費が予算をオーバーしてしまう

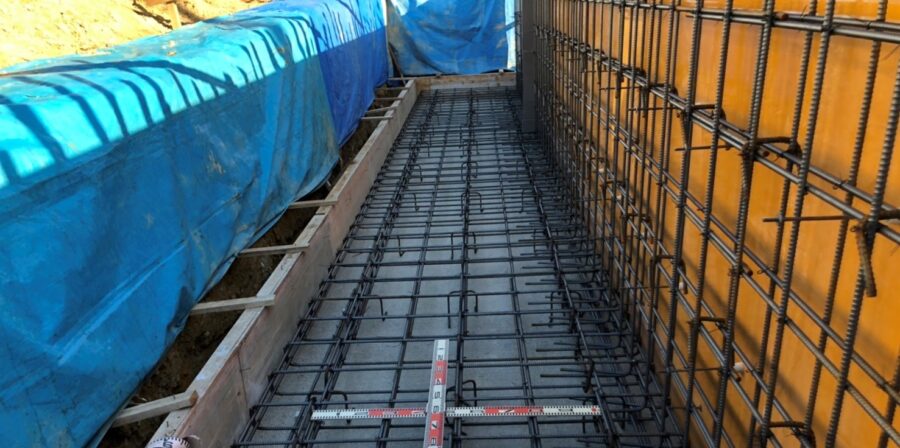

構造計算の結果、鉄筋が過密すぎて現場から施工性が悪いと文句を言われる
安全性を確保したまま、根拠を持って鉄筋量を削る具体的な手法を知りたい
宅地造成における擁壁設計では、限られた予算内でいかに合理的な断面を導き出すかが設計者の腕の見せ所です。
しかし、部材をむやみに薄くしすぎると必要鉄筋量は際限なく増大します。材料費を削ろうとして断面を絞ることが、かえって鉄筋重量を跳ね上げるという事態は避けなければなりません。
私は日々、擁壁などの土構造物に特化した設計業務に携わっています。事業主の予算や現場の施工条件に合わせ、断面の最適化を行う経済設計を数多く経験してきました。
そこで本記事では、RC擁壁の断面を最適化して鉄筋重量を減らすための4つの具体策を解説します。
この記事を読むことで、断面寸法の合理的な調整方法が分かり、現場のコストパフォーマンスを最大化する経済設計が可能になります。
鉄筋量を減らす工夫
それでは早速、鉄筋量を減らすための4つの方法を紹介します。これらの方法は単体でも効果がありますが、組み合わせることでさらに相乗効果を発揮することができます。
① 壁厚を厚くする
「経済設計なのに逆に壁を厚くするの！？」と驚かれた方もおられるのではないでしょうか。
特に背の高い擁壁で壁厚を150mmや200mmとしている場合は、壁厚を厚くすることで鉄筋量を劇的に減らせる可能性が高いです。
なぜならばRCの設計において、コンクリートの厚みは鉄筋の引張負担を軽減するための「テコ」の役割を果たすからです。
壁厚を増やせば、鉄筋からコンクリート圧縮縁までの距離である「有効高さ（d）」を大きく稼げます。
テコの原理と同様に、腕の長さが長ければ長いほど、同じ回転力（モーメント）を抑え込むために必要な力（鉄筋の引張負担）は小さくて済みます。
壁厚を数センチ厚くするだけで鉄筋にかかる引張力を大幅に引き下げることができ、主鉄筋の径を下げたり配筋ピッチを広げたりすることができます。
ここで、「具体的にどのくらい厚くすればいいの？」という疑問がわくかもしれませんね。
私の経験上、擁壁全高（H）の10分の1（H/10）が壁厚の目安です。例えば壁高3,000mmなら壁厚300mm程度が目安になります。
② テーパーを設ける
さらに経済性を追求するなら、一様に部材厚を上げるのではなく、たて壁背面にテーパー（転び：緩い傾斜）を設けるのが有効です。
なぜならば、擁壁で最も大きな応力が発生する箇所は、たて壁の根元部分だからです。
この応力集中断面をテーパーによって厚くすることで、鉄筋量を変えずにコンクリート量を減らすことができます。
ただし、テーパーを設ける場合は垂直壁に比べて型枠作業が複雑化します。
材料費の削減効果と現場の型枠手間を天秤にかけ、トータルコストが下がる断面を見極めることが重要です。
また、底版のテーパーは施工が非常に難しくなることやコンクリートの品質が著しく下がる恐れがあるため、テーパーを設ける部材はたて壁だけに留めておきましょう。
なお、テーパー（壁全体にかかる緩い傾斜）じゃなくてハンチ（付け根部分の局所的な隅肉）でも良いのでは？と思われるかもしれませんが、ハンチを設けると別途「ハンチ筋」が必要となり、逆に鉄筋が増えてしまうため経済設計の観点からはおすすめしません。
（ただし行政によっては一定以上の高さの擁壁の場合はハンチを設けることが指定されているため、行政基準との兼ね合いも考えましょう）
③ 背面土を良質材料にする
次に、土圧を低減させるアプローチ方法です。
例えば裏込め材に1種相当の良質材を使用することで、土圧係数法における係数を0.50から0.35まで引き下げることができます。
さらに、クーロン式や試行くさび法が認められている行政であれば、三軸圧縮試験で精緻な内部摩擦角（Φ）を求めることで、1種相当よりもさらに小さな土圧で設計できる可能性があります。
発生する土圧を最小化することは、鉄筋やコンクリート削減において非常に効果的です。
なお、これらを採用する場合、完了検査時に背面材料の粒度試験報告書（土圧係数法の場合）や三軸圧縮試験報告書（クーロン、試行くさびの場合）の提出が必要になるため、行政との事前協議ならびに合意が不可欠です。
④ 基礎地盤の摩擦係数を正しく評価する
次に、擁壁の乗る基礎地盤からもアプローチできます。
擁壁の安定計算における「滑動」の検討において、地質調査や現場試験に基づき摩擦係数を適切に評価する方法です。
基礎地盤が1種や2種相当であることが判明すれば滑動に対する安全率を確保しつつ底版長を短くすることが可能になります。底版が短くなれば、その短くなった長さ分のコンクリートや鉄筋を減らすことができます。
留意点として、試験を実施しても必ずしも基礎地盤の評価が上がるとは限りません。
試験費用が無駄になるリスクを避けるため、事前に擁壁底面部の土を現場で確認することや、ボーリング実施済みの場合は底版付近の標高で採取されたペネ試験（標準貫入試験で得られる土）の試料観察等で土質を把握し、「これなら数値が出る」という確信を持った状態で試験を実施することが重要です。
底版短縮による地盤負担増のリスク
ここで注意点ですが、底版長を短くすることは材料削減には有利ですが、接地面積が減るため「最大接地圧（必要地耐力）」は上がる傾向にあります。
摩擦係数の精査によって滑動条件をクリアして底版を短くできたとしても、それによって地盤の支持力を超えてしまえば、結果として地盤改良などの対策が必要になります。
改良コストで擁壁の材料削減分を上回ってしまうと元も子もないため、構造物のスリム化と地盤補強コストとのバランスを常に意識するようにしましょう。
まとめ
RC擁壁の経済設計は、やみくもに部材を削ることではありません。
- 壁厚やテーパーで有効高さを確保し、鉄筋の引張負担を減らす
- 背面土の精査で土圧を正しく設定する
- 摩擦係数の精査で底版長を最適化し、支持力とのバランスをとる
これら「断面」「土圧」「摩擦抵抗」「支持力との兼ね合い」の4要素をトータルで評価・コントロールして初めて、根拠のあるコストダウンが可能になります。
顧客に信頼される設計者として、現場の施工手間までも考慮した「真の経済断面」を追求していきましょう。
