宅地造成や駐車場整備の計画を進めていると、
プレキャスト擁壁にするか現場打ち擁壁にするかで
迷う場面が多いと感じる人は少なくありません。
工期短縮や品質面ではプレキャストが魅力的ですが、
地盤条件や設計条件を誤解すると、
余計なコスト増や設計やり直しにつながりやすくなります。
私は長年建設コンサルタントとして、
地質調査や擁壁の安定計算に携わってきました。
その経験を踏まえ、プレキャスト擁壁の基本を
現場の目線で整理して解説していきます。
この記事では、プレキャスト擁壁の種類と構造の違い、
現場打ちとのメリットとデメリット、
設計と施工で押さえたいチェックポイントを順番に整理します。
読み終えたころには、自分の計画している敷地条件に対して
プレキャスト擁壁を採用すべきかどうか、
採用するならどのタイプを候補にすべきかを
具体的にイメージできるでしょう。
結論として、プレキャスト 擁 壁は
条件を整理して使いこなせば、工期と品質を両立できる
非常に有効な選択肢だといえます。
プレキャスト擁壁の基礎知識
プレキャスト擁壁とは何か
プレキャスト擁壁は、鉄筋コンクリート製の擁壁を
工場であらかじめ製作し、現場では据え付けと
継ぎ目の処理や裏込めを行う構造物です。
同じ鉄筋コンクリート造でも、型枠組立から
鉄筋組立、コンクリート打設までを現場で行う
現場打ち擁壁とは施工プロセスが大きく異なります。
プレキャスト擁壁は、L型、逆T型、逆L型などの
代表的な断面形状があり、多くの場合は
高さごとにユニットが規格化されています。
工場生産のため寸法精度や仕上げ品質が安定し、
施工のばらつきを抑えやすい点が特徴です。
どんな用途で使われるか
プレキャストに関わらず擁壁がよく使われる場面としては、
以下のような用途が代表的です。
- 宅地造成における敷地境界の高低差解消
- 月極駐車場や商業施設の外周部の土留め
- 一般道路や農道の路肩擁壁
- 既設擁壁の更新や拡幅に伴う部分的な置き換え
特に、擁壁延長が長く高さもある程度そろっている現場では、
プレキャスト化による工期短縮と原価低減の効果が
出やすいといえます。
プレキャスト擁壁の代表的な構造形式
L型プレキャスト擁壁の特徴

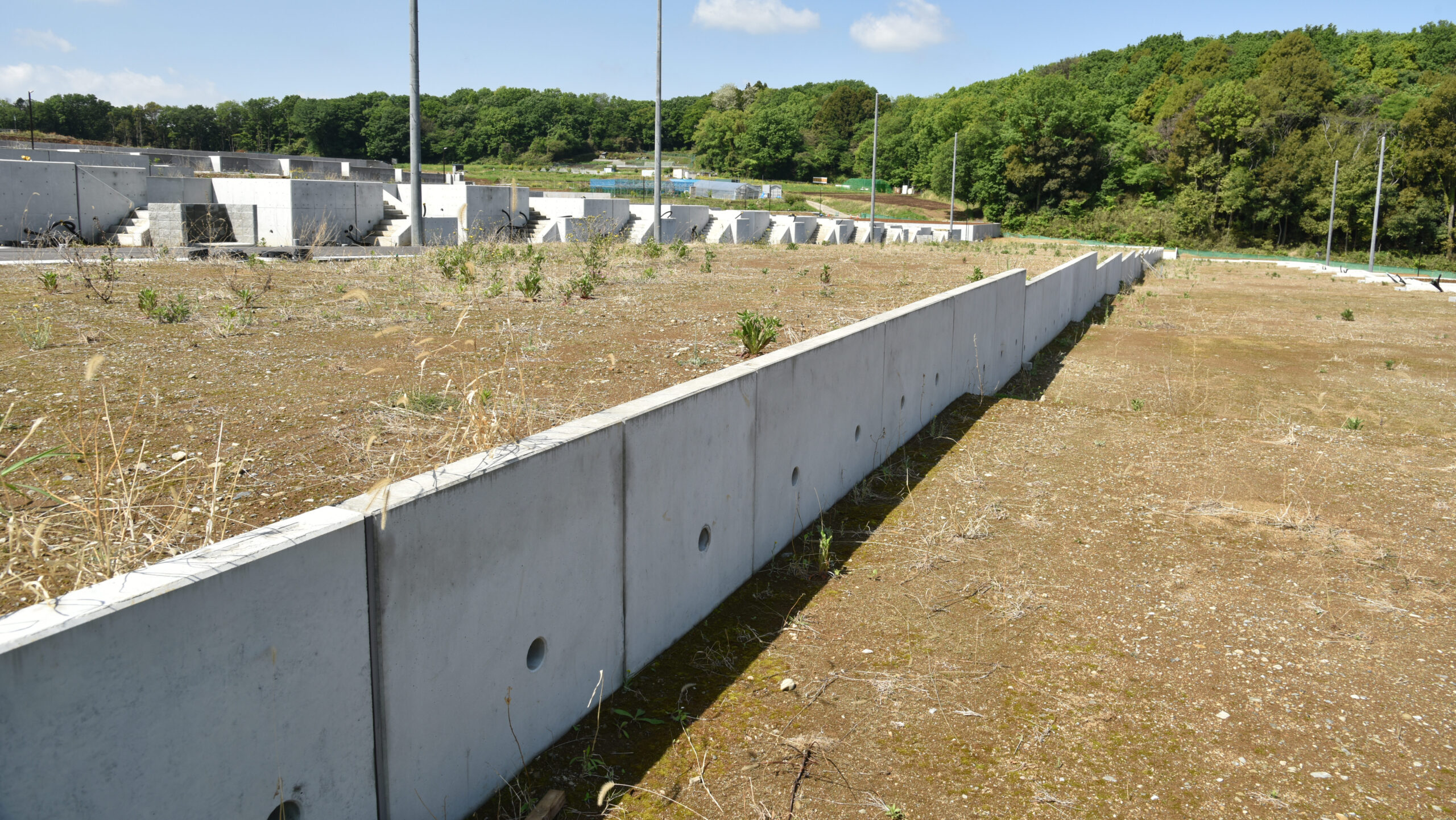

最も広く普及しているのが、L型プレキャスト擁壁です。
壁体と底版が直角に一体成形されており、
壁高に応じて底版長さを変化させることで
土圧に対する安定性を確保します。
特徴を整理すると次のようになります。
- 壁面がほぼ鉛直で、土地を有効に使いやすい
- 規格高さの種類が多く、宅地から道路まで適用範囲が広い
- 基礎地盤条件が良好な場合は設計がシンプルになりやすい
- 直線的な線形に適し、コーナー部も専用部材で対応可能
宅地造成や小規模道路の計画では、
まずL型の適用可否を検討するケースが多いでしょう。
逆T型・逆L型・ハーフプレキャストの位置付け
用地が狭い現場や、背面側に構造物が近接する現場では
L型では底版長さが確保できないことがあります。
そのような条件で選択肢となるのが、
逆T型、逆L型、ハーフプレキャスト逆T擁壁です。
- 逆T型擁壁
- つま先側に底版を伸ばし、かかと側を短くした形状
- 境界付近まで建築や舗装を寄せたい場合に有利
- 逆L型擁壁
- 背面側に柱状の突起を持つ構造などがあり、
用地幅を抑えながら必要な安定性を確保しやすい - ハーフプレキャスト逆T擁壁
- 前面をプレキャスト、背面を現場打ちとする方式で、
プレキャストの施工性と現場打ちの自由度を両立させる構造
L型が最も経済的になる傾向が多いのですが、
現場条件によっては、L型より逆T型や逆L型の方が
トータルコストを抑えられる場合もあります。
プレキャスト擁壁のメリット
工期短縮と省力化
プレキャスト擁壁最大のメリットは、
工期短縮と省力化が期待できる点です。
工場でユニットが完成した状態で搬入されるため、
現場では基礎コンクリートの打設と養生のあと、
クレーンで据え付けるだけで壁体が立ち上がります。
型枠組立や打設、脱型といった作業が不要な分、
工程数が減り、天候の影響も受けにくくなります。
人手不足が進むなかで、重機オペレータと
少人数の作業員で施工を完結しやすい点も
実務上は大きなメリットです。
品質の安定性と検査のしやすさ
プレキャスト製品は工場で製造されるため、
材料試験や配合管理、寸法検査が体系的に行われます。
現場打ち擁壁のように、打設ごとに出来形を
細かく追いかける必要がなく、
品質のばらつきを抑えやすいのが利点です。
製品ごとに配筋状態や寸法が明確な図面として
整理されているため、監理者側も設計条件との整合を
確認しやすくなります。
設計・申請作業の効率化
多くのプレキャスト擁壁は、
標準的な土圧条件や荷重条件に基づいて
メーカー側で安定計算が行われています。
宅地造成や道路設計でよく使われる条件であれば、
製品カタログの適用範囲表に従って選定することで、
設計作業を効率化しやすくなります。
自治体によっては、標準図や認定書類が整備されており、
確認申請に必要な資料がまとめて入手できる場合もあります。
プレキャスト擁壁のデメリットと注意点
初期コストと運搬費の影響
プレキャスト擁壁は工場製品である分、
単体の材料費だけを比較すると高く見えることがあります。
ただし、現場打ち擁壁では型枠や支保工、
現場管理費などの間接費がかかるため、
総コストで比較する視点が重要です。
一方で、現場が遠方で大型トラックや
クレーンの配置が難しい場合には、
運搬費と重機費がコストに大きく影響します。
輸送経路や揚重条件を事前に整理し、
見積段階でコストをシミュレーションすることが必要です。
地盤条件と適用範囲の制約
プレキャスト擁壁は規格化された断面のため、
非常に軟弱な地盤や複雑な土質条件では
そのままでは適用しづらいことがあります。
基礎地盤の許容支持力度が小さい場合は、
底版幅の増大や地盤改良が必要になり、
結果として現場打ち擁壁の方が合理的になることもあります。
また、すべての高さや荷重条件に対して
製品が用意されているわけではないため、
カタログ外条件では別途設計が必要です。
形状自由度の低さ
現場打ち擁壁と比べると、
プレキャスト擁壁は形状の自由度が下がります。
急な曲線線形や複雑な段差を伴う計画では、
プレキャストユニットだけで
美しく納めることが難しいケースもあります。
そのような場合は、コーナー部だけ現場打ちとする、
一部をブロック積みなど別工法と組み合わせるなど、
ハイブリッドな構成を検討するとよいでしょう。
プレキャスト擁壁を採用しやすい場面
プレキャスト擁壁が特に力を発揮しやすいのは、
次のような条件がそろう現場です。
- 壁高が概ね1〜3m程度で、延長がある程度長い計画
- 地盤条件が極端に悪くなく、標準的な支持力が期待できる敷地
- 敷地形状が比較的シンプルで、直線部が多い配置計画
- 工期に余裕がなく、短期間で土留めを完成させたい案件
- 現場近くまで大型車両が進入でき、クレーン設置スペースが確保できる現場
逆に、極端に高い擁壁や、
地盤改良や杭基礎が前提となる案件では、
現場打ち擁壁や補強土壁などを含めて
別の工法も同時に検討した方が合理的です。
設計時に押さえておきたいチェックポイント
1. 設計条件の整理
プレキャスト擁壁を選定する前に、
最低限整理しておきたい設計条件は次の通りです。
- 擁壁高さと上載荷重の想定（車両荷重、建物荷重など）
- 背面土の土質（砂質土か粘性土か、締固め条件など）
- 基礎地盤の支持力度と地下水条件
- 前面側の地盤高と排水計画
- 将来の増築や盛土計画の有無
これらの条件を整理しておくことで、
メーカーの技術資料やカタログに示された
適用範囲表とスムーズに照合できます。
2. 安定計算の考え方
プレキャスト擁壁でも、基本的な安定検討の考え方は
現場打ち擁壁と大きく変わりません。
- 転倒に対する安定性の確認
- 滑動に対する安全性の確認
- 地盤反力度と支持力の照査
- 部材断面の応力度照査
ただし、多くの場合はメーカー側で安定計算が済んでおり、
設計者は条件が想定範囲内かどうかを確認すれば
十分な場合が多いです。
ただし、標準条件から外れる場合や
周辺条件が複雑な場合には、
適合性についてメーカーに指示を仰ぐようにしましょう。
3. 法令・基準と認定の確認
宅地造成に関する規制や、
自治体ごとの擁壁基準は年々アップデートされています。
プレキャスト擁壁を採用する際には、
対象自治体が定める技術基準や
標準図に適合しているかどうかを必ず確認してください。
国土交通大臣認定品（通称：大臣認定擁壁）や、自治体の認定を受けた製品であれば、
申請手続きがスムーズになるケースも多いです。
施工計画と現場での留意事項
基礎地盤と据え付け精度
プレキャスト擁壁は、ユニットを据え付ける前の
基礎コンクリートの出来栄えが非常に重要です。
基礎天端のレベル誤差や勾配が大きいと、
壁体の鉛直性や継ぎ目の段差不良につながります。
- 基礎コンクリートの高さ管理を丁寧に行う
- 敷きモルタルやレベリング材の厚さを均一にする
- クレーン作業時の揺れを抑え、鉛直を確認しながら据え付ける
こうした基本動作を徹底することで、
仕上がりの品質が大きく向上します。
裏込めと排水計画
擁壁の長期安定性には、
裏込め材と排水処理が密接に関係します。
- 背面には透水性の高い砕石や砂利を用いる
- 水抜き孔や排水パイプの配置を事前に検討する
- 透水シートや透水マットを併用して
土砂の流出と目詰まりを防ぐ
排水が不十分な擁壁は、
計画以上の土圧や水圧を受けるリスクが高くなります。
設計段階だけでなく、施工段階での管理も重要です。
継ぎ目処理と美観
プレキャスト擁壁はユニットの継ぎ目が
一定間隔で現れる構造です。
継ぎ目の目地処理が不十分だと、
雨水の浸入や凍結による劣化の原因になり、
美観の低下にもつながります。
シーリング材やモルタル目地の仕様を確認し、
カタログや施工要領書に沿った仕上げを行うことが
耐久性の観点でも重要です。
プレキャスト擁壁と現場打ち擁壁の比較整理
最後に、プレキャスト擁壁と現場打ち擁壁の違いを
設計者の視点で簡単に整理します。
- 工期
- プレキャスト：据え付け主体で短工期になりやすい
- 現場打ち：型枠や養生期間が必要で工期は長め
- 初期コスト
- プレキャスト：材料費と運搬費は相対的に高め
- 現場打ち：材料費は抑えやすいが、手間と間接費がかかる
- 地盤の適応性
- プレキャスト：標準的な地盤条件に向く
- 現場打ち：極端な条件でも断面を自由に調整しやすい
- 形状自由度
- プレキャスト：直線主体の計画に向く
- 現場打ち：曲線や変化の多い線形に対応しやすい
- 品質管理
- プレキャスト：工場製造で品質が安定しやすい
- 現場打ち：現場条件に品質が左右されやすい
どちらが絶対に優れているというものではなく、
現場条件とスケジュール、コストのバランスを踏まえ、
合理的な選択をすることが重要です。
まとめ
最後に、本記事のまとめを以下に箇条書きします。
- プレキャスト擁壁は、工場製造された鉄筋コンクリート製ユニットを
現場で据え付ける土留め構造で、L型や逆T型などの形式があります。 - 工期短縮と省力化、品質の安定性、設計や申請作業の効率化が
大きなメリットであり、特に宅地造成や道路の連続する擁壁に有効です。 - 一方で、輸送や揚重条件、地盤の支持力、形状自由度には制約があり、
現場打ち擁壁の方が合理的になるケースも存在します。 - 採用にあたっては、壁高や上載荷重、土質、基礎地盤条件、
法令や自治体基準を整理し、製品カタログの適用範囲との整合を
確認することが重要です。 - 施工段階では、基礎天端の精度管理、裏込め材と排水計画、
継ぎ目処理の確実な施工が、長期的な安定と美観の確保につながります。 - 現場条件に応じてプレキャスト擁壁と現場打ち擁壁を比較検討し、
地盤や構造に精通した技術者と相談しながら選定することで、
安全性と経済性を両立した擁壁計画が実現しやすくなります。
適切にプレキャスト品を用いることができれば、コスト・工期面で計画の幅が大きく広がります。
メリット・デメリットを踏まえた上で是非、ご自身の担当する設計や工事で提案してみては如何でしょうか？
