軟弱地盤の圧密沈下計算はどう進める？実務での手順を解説

粘性土地盤の上に盛り土をする際、どれくらい沈むのか予測がつかず不安だ

沈下計算の具体的な進め方がわからず、計算書の作成が止まっている

概算ではなく、実務で最も信頼できる精度の高い計算方法を知りたい

宅地造成の現場において、軟弱な粘性土地盤の沈下予測を誤ることは、将来的な不等沈下や近隣トラブルを招く重大なリスクなことは理解されていると思います。

しかし、いざ計算を始めようとしても、どの数値をどう扱えば正しい答えが出るのかわからない人も多いですよね。

私は、擁壁や斜面安定計算、圧密沈下計算などの土構造物の設計を専門としています。実務として日々、土質試験結果をもとに沈下計算書を作成しています。

本記事では、沈下検討の簡便な計算手法の中では最も精度が良いとされる「e-logP法」を用いて、圧密沈下計算の全体的な手順を順を追って分かりやすく解説します。

この記事を読むことで、沈下計算に対する迷いや苦手意識が解消され、地盤条件に合わせた正確な計算の流れを掴めるはずです。

結論から言うと、沈下計算で最も重要なのは、「圧密のメカニズム」を正しく理解し、計算工程の各数値が土のどのような変化を表しているのかを把握することです。

※本記事で紹介するe-logP法はΔe法と呼称される場合もありますが、いずれも同一の手法です。

圧密沈下の原理：なぜ地盤は沈むのか？

沈下計算の手順に入る前に、まずは「なぜ地面が沈むのか」という仕組みを正しくイメージしておく必要があります。圧密沈下とは、粘性土の中にある水が押し出されることで、土の体積が減少する現象です。

1. 水で満たされた粘性土：軟弱な粘性土は、土の粒子の隙間（間隙）が水で満たされた状態です。
2. 荷重がかかる：盛土などの重みが載ると、その重圧はまず「間隙の水」にかかります。
3. 水の排出：粘性土は水が抜けにくため、重みに押された水が、長い時間をかけてじわじわと外へ逃げていきます。
4. 体積が減る：水が抜けた分だけ隙間が小さくなり、その結果として地面が沈み込みます。

つまり、沈下計算とは「新しく加わる重みによって、土の中の隙間がどれだけ減るか」を算出する作業に他なりません。

沈下計算の具体的な手順

それでは実際に圧密沈下を検討する手順を解説します。

1. 計画荷重の確認

沈下計算の第一歩は、地盤に対して「新しく加えられる荷重」を正確に把握することです。ようするに計画が固まっていなければ沈下検討はできません。

沈下検討を行うには、造成計画を元に、盛土の高さや土の単位体積重量、そして建物基礎の面積や接地圧を詳細に整理する必要があります。

2. 初期応力の計算（P0）

次に、地盤が現在自重で受けている圧力（初期有効土被り圧）を計算します。

地下水位より下の土については浮力を考慮し、検討対象となる粘性土層の中央位置の初期応力を算出します。

これが「スタート地点の圧力」となります。

3. 増加応力の計算（ΔP）

次に、計画によって増加する応力を計算します。

ここでは荷重の形によって計算方法を使い分ける必要があります。

• 盛土荷重の場合：荷重が広範囲にわたるため、横方向への逃げがない「半無限長」とみなします。単純に「土の単位体積重量 × 盛土の厚み」で求め、深い場所でも荷重は減らないものとして扱います。
• 基礎荷重の場合：基礎には幅と奥行きに限りがあるため、深くなるほど荷重が拡散し、弱まっていきます（これを圧力球根といいます）。そのため、ブーシネスクの式などを用いて、深さに応じて減衰した応力の増分を算出します。

※ただし実務上は安全側のため、基礎荷重の場合も応力の減衰をみずに盛土と同等に扱う場合もあります。

4. 沈下量の算出（e-logP法）

最後に沈下量の算出です。

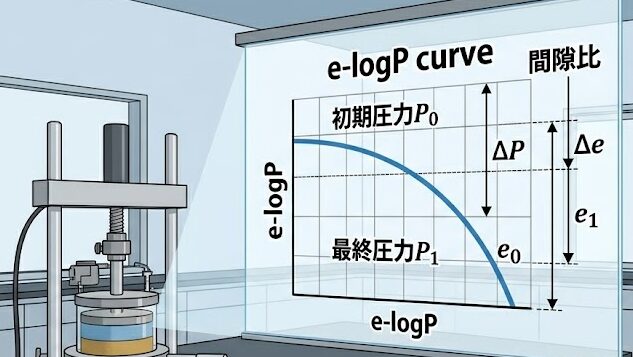

土質試験で得られた e-logP曲線（荷重と隙間の関係図）を使い、これまでの手順で求めた諸値を用いて沈下量を算出します。

初期の圧力 P0 時の隙間の割合 e0 と、荷重が増えた後の最終的な圧力 P1（P0 + ΔP）時の隙間の割合 e1 を圧密試験結果のデータシートから読み取ります。その差（Δe = e0 – e1）を使い、以下の式で沈下量 S を算出します。

S = ( Δe / ( 1 + e0 ) ) × H
（H：粘性土層の厚み）

この式は、「もともとの全体の体積（1 + e0）に対して、隙間がどれだけ減ったか（Δe）という比率」を実際の厚みに掛け合わせるという、極めて圧密沈下のメカニズムに沿った合理的な計算であることがわかります。

※粘土層が互層をなして複数存在する場合は、全粘土層に対して沈下量を算出し、それを足し合わせます。

5. 動態観測による実測値とのすり合わせ

計算で出した値はあくまで予測です。そのため、施工時には必ず沈下板を設置して、実際にどれくらい沈んでいるかを確認することが不可欠です。

もし実測値が計算値と大きくかけ離れた場合には、その原因を突き止めるために追加の検討を行ったり、沈下を早めるための対策を考えたりといった、次のアクション（手）を打つための判断材料として活用します。

【補足1】なぜCc法やmv法ではなく、e-logP法を使うのか

沈下計算には他にCc方やmv法がありますが、実務で「e-logP法」が標準的に選ばれるのは、土の性質を最も忠実に再現できるからです。

• mv法の弱点：荷重が大きくなるほど土は固くなり、縮みにくくなります。mv法はこの変化を一定とみなして計算するため、荷重が大きい造成工事では誤差が出やすくなります。
• Cc法の弱点：e-logP曲線の正規圧密領域を直線とみなして計算する簡便な方法ですが、地盤の状態（過圧密など）によっては、曲線の微妙な動きを捉えきれないことがあります。（Cc法は過圧密粘土に対しては過大な沈下量を返します）

e-logP法は、試験結果の曲線をそのまま読み取るため、荷重によって沈み方が変わる土の性質を最も正確に反映できます。

【補足2】「最終沈下」と「時間」の考え方

e-logP法などで求まる値は、あくまで理論上の「最終沈下量」（沈みきった後の合計値）です。

実際には、地盤の条件によって沈むスピードは全く異なります。層厚が薄ければ比較的すっと収束することもありますし、層が厚ければ非常に長い時間がかかることもあります。

設計者としては、計算値が示すのは「量」であり、「時間」は地盤の特性によって変動するものであるという認識を常に持っておきましょう。

サーチャージ盛土を計画する際は別途「放置期間」を割り出すための時間計算が必要になることもあります。

ただし、造成工事で沈下時間まで求められることはあまり多くありませんので、算出した計算結果がどういったものであるか（最終沈下であること）についてだけ頭に置いておきましょう。

まとめ：正確な予測と現場での検証をセットで考える

粘性土地盤の沈下計算は、単なる数式への代入ではなく、「重みによって水が抜け、隙間が減る」という物理現象を数値化する作業です。

1. まず計画によってどれだけ地盤にかかる荷重が増えるかを整理する
2. e-logP曲線から「隙間の減り具合」を正確に読み取る
3. 沈下板による実測値と照らし合わせ、次の手を判断する

これらを押さえることが、造成後の不等沈下トラブルを防ぐ確実な道です。

計算上の数値だけで安心せず、常にメカニズムも頭でイメージし、かつ現場の実態と向き合う姿勢を大切にしましょう。
